第一：钢板导轨防护罩是由2-3mm厚钢板或不锈钢板冷压成形而成的。可以为所有的机床种类提供相应的导轨防护类型（水平、垂直、倾斜、横向）。根据运行速度及导轨的不同，钢板防护罩结构也不同。

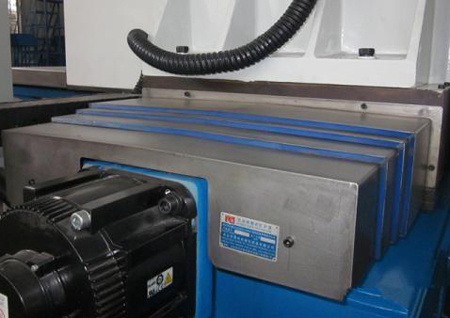

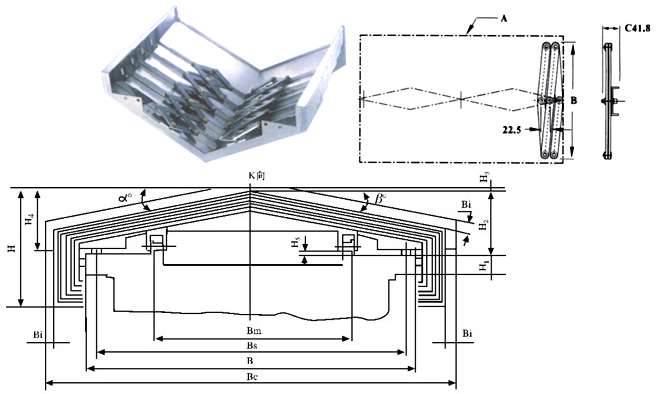

第二：钢板导轨防护罩结构
运行速度 10m /min 之下的我们装有聚氨基甲酸酯或黄铜滑块。中等速度 30m /min 之下的装有滚轴驱动。
板、 刮屑板及吸屑板之间还需要用缓冲系统，目的是减少碰撞、噪音及摩擦。 钢板防护罩 的节数对其比例、重量及运行特性都很重要。每个单节都应尽可能的长，这样可以减少节数，一般情况最大拉伸与最小压缩比例应在 3 ： 1 和 5 ： 1 之间 （最高可达 10 ： 1 ）。 宽度较大时必须折边，提高横向稳定性。屋脊型及折边都可以做到，倾斜型可以使液体及碎屑自动流走。
钢板防护罩具有密封好，能防铁屑、防冷却液，防工具的偶然事故。
1.坚固耐用，运行平稳，噪音小，外形美观。
2.钢板防护罩适宜高速运动机床导轨防护既平稳又无振动噪音。
3.钢板防护罩装置不但保护护板的使用寿命，更重要的是保证了机床精密度。
4.钢板防护罩每一节护板同时平行拉开，并同时平行缩回，运行自如。
5.钢板防护罩不会使护板脱节，有撞击声，既美观又提高了护板的使用寿命。
6.在原密封胶条的基础上又加盖了一层不锈钢盖板，防止铁屑高温烧伤胶条擦入轨面拉伤导轨。
第三：钢板防护罩装置优点:
1、护罩每片可连发同动，完全不同于一般护罩一片接一片拉动式，因此噪音极低。
钢板防护罩
钢板防护罩
2、采用装置之护罩可以增长使用寿命。
3、钢板防护罩装置可使护罩移动速度升到120m/min及承受更高的G值（2G）。
4、钢板防护罩装置使护罩同动且平行（避免了一般剪力式防护罩仍有蛇行的缺点）。
5、在高速时可以更平稳，没有振动产生。
第四：钢板式防护罩设计参数
第六：钢板式防护罩订购数据
|
代号
|
名 称
|
数据
|
备注
|
代号
|
名称
|
数据
|
备注
|
|
Le
|
拉伸后长度
|
|
|
BS
|
滚轮支承宽度
|
|
|
|
Lz
|
压缩后长度
|
|
|
BM
|
滑块支承宽度
|
|
|
|
Lt
|
最大行程
|
|
|
a°、b°
|
弓型倾角
|
|
|
|
B
|
导轨宽度
|
|
|
n
|
预计节数
|
|
|
|
Bc
|
防护罩总宽
|
|
|
d
|
钢板厚度
|
|
用户预选
|
|
H
|
防护罩总高
|
|
|
|
安装孔
|
|
按用户要求
|
|
H1
|
导轨侧面高度
|
|
|
钢板材料
|
1Gr13
|
2Cr13
|
用户选定
|
|
H2
|
导轨上护罩高度
|
|
|
支撑形式
|
滚轮
|
滑块
|
用户选定
|
|
H3
|
安装位置高度
|
|
|
配套机床型号
|
|
|
|
|
H4
|
安装板高度
|
|
|
订货单位
|
|
|
|
|
H5
|
滚轮高度
|
|
|
联系人
|
|
电话
|
|
|
注：1. 用户订钢板防护罩货时只要填明上数据、选定材料，我厂代为设计、制造。
2. 如用户对护罩型式有特殊要求，我厂可与用户协商设计，满足要求。 3. 每种防护罩填写一张。如样本不够，可复印填写。 |
|||||||
