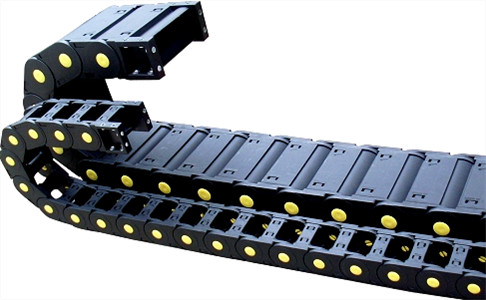

TLE系列全封闭塑料拖链
TLE系列全封闭塑料拖链
TLE系列全封闭塑料拖链 TLE系列全封闭塑料拖链(可以拼装连接) 【简单介绍】 工程塑料拖链选用原则 内高:选择内置电缆、油管、气管、水管等中最粗的一根作为参考高度,加上至少
供应商:盐山鑫中奥数控附件厂
手 机:13393076067 13323077136
点击这里给我发消息2501180117
邮 箱:2501180117@qq.com



TLE系列全封闭塑料拖链

TLE系列全封闭塑料拖链(可以拼装连接)
【简单介绍】
工程塑料拖链选用原则
内高:选择内置电缆、油管、气管、水管等中最粗的一根作为参考高度,加上至少10%的高度空间作为拖链内高Hi.如果重叠按重叠后实际高度作为参考高度。

内宽:选择较粗的一些电缆、油管、气管、水管等,其外径之和作为拖链内宽的参考,并留有至少10%的宽度空间。

工程塑料拖链选用原则  内高:选择内置电缆、油管、气管、水管等中最粗的一根作为参考高度,加上至少10%的高度空间作为拖链内高Hi.如果重叠按重叠后实际高度作为参考高度。

  内宽:选择较粗的一些电缆、油管、气管、水管等,其外径之和作为拖链内宽的参考,并留有至少10%的宽度空间。

  弯曲半径:选择内置电缆、油管、气管、水管等中最大的弯曲半径作为参考值,并留有10%以上的空间,拖链内置电缆、油管、水管、气管的放置原则。

  应该留有15%的剩余空间,让内置电缆、油管等可以自由活动,在半径方向上对拖链不产生拉力。

  直径差别大的导线应该分开铺设,重量平均分布,必要时可用分隔片分开。

  在高速或高频率运行时,要尽量使导线在水平上相互分开,不要使之相互叠置,在电缆、气管、油管等较多的时候建议使用分隔片。
