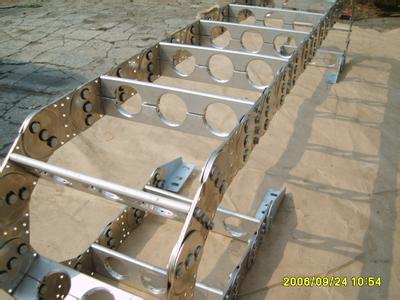

Ⅱ型钢制拖链

Ⅱ型钢制拖链 TLG型钢制拖链可承载数量多,重量大的电缆及油管,自由悬置(允许不用支承轮)长度大,支撑板可依顾客户需要制作,适用于工作母机,移动机械等.其弯曲半径为50-600mm,链板高度

供应商：盐山鑫中奥数控附件厂
手　机：13393076067 13323077136

2501180117
邮箱：2501180117@qq.com

Ⅱ型钢制拖链

TLG型钢制拖链可承载数量多,重量大的电缆及油管,自由悬置(允许不用支承轮)长度大,支撑板可依顾客户需要制作,适用于工作母机,移动机械等.其弯曲半径为50-600mm,链板高度为35-150mm, 可任意选用.
TLG型钢制拖链其使用行程最大为32米.适用于所有传动方式.可随意加长和缩短.此外, 可通过改变销轴获得改变弯曲半径.
拖链的支撑板宽度为150mm至600mm,孔与孔之间的间隔理为5mm.
链板的高度,也就是支撑板的高度,是由电缆最大直径决定的,机床最大限度运转时,如拖链的宽度超过300mm,拖链的长度超过4m进出于稳定性原因,应考虑选择加大一号规格的拖链.
弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍.弯曲半径可根据所给表格选择50-600mm,行程小的可相应选择较小的半径.

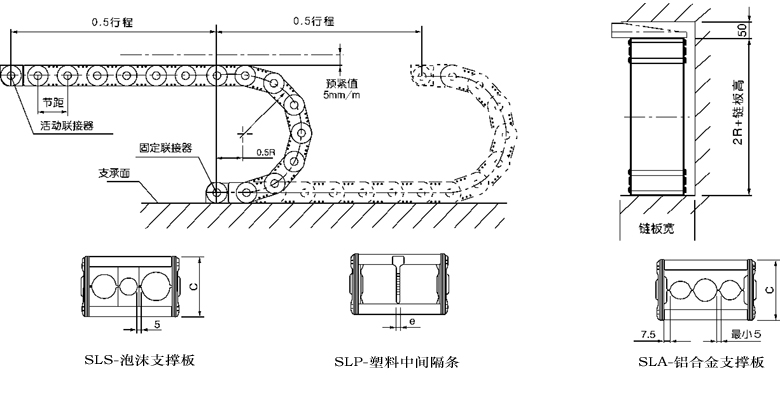

拖链的长=1/2行程+4个弯曲半径,这只适用于当固定联结是在行程的中点时.

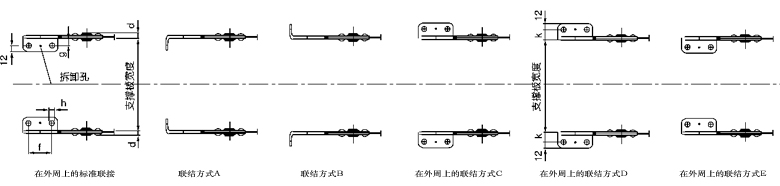

拖链的固定可根据机床的位置情况选择.固定角钢可放在外周或内周在拖链内或外部,一般情况联结部分在拖链内,而向外周.

拖链参数表：

型号	弯曲半径 R（mm)	节距	a	c	d	e	f	g	h	k	允许不用支承输时		质量 kg/m
型号	弯曲半径 R（mm)	节距	a	c	d	e	f	g	h	k	长度m	负载kg/m	质量 kg/m
TLX75	100/150/200/250/300	75	31	50	8	4	30	12	9	15	3 2 2	20 30 30	4.90 4.80 5.50
TLX100	150/200/250/300/400	100	49	75	10	4	50	17	11	21	4 3 3	25 40 40	9.10 9.10 10.00
TLX125	200/250/300/400/500	125	68	100	14	4	70	22	13	28	6 4 10	30 50 50	18.10 18.10 19.30
TLX175	250/300/400/500/600	175	118	150	14	8	115	26	13	32	10 8	10 30	25.00

注：1.当每分钟走过个行程数或V=1m/s时，请选购淬火钢制拖链及选择较大半径

订货举例: 行程11.20m,弯曲半径300mm, 3电缆直径48 3电缆直径28 2软管直径36

型号	半径	长度	支撑板宽度	固定方式	安装形式
TLG520	300	6875	350	D/E	"S"

TLG型的多种不同支撑板
TLG铝合金型拖链与一般的拖链不同,它可通过固定的铝型材满足不同要求的需要,支撑板宽或达1200mm,在最高速度和行程速度下,拖链的内部分隔无懈可击,并保证使电缆达到最佳保护。
