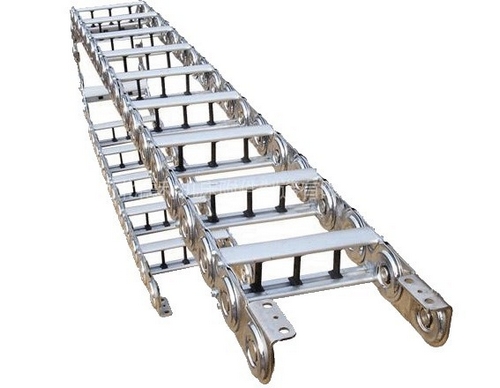

TLG95钢制拖链
TLG95钢制拖链
TLG95钢制拖链 【简单介绍】 1、根据支撑板最大孔径Dma来确定链板高度hg和拖链型号。 2、支撑板内腔孔径D1=d+约等于0.1d(取整数)。其中d=电线、电缆、液、气软管的外径。 3、根据拖链
供应商:盐山鑫中奥数控附件厂
手 机:13393076067 13323077136
点击这里给我发消息2501180117
邮 箱:2501180117@qq.com



TLG95钢制拖链

【简单介绍】
1、根据支撑板最大孔径Dma来确定链板高度hg和拖链型号。   2、支撑板内腔孔径D1=d+约等于0.1d(取整数)。其中d=电线、电缆、液、气软管的外径。   3、根据拖链功能要求来确定支撑板型式的拖链的弯曲半径:

【详细说明】

TL95金属拖链选用原则  1、根据支撑板最大孔径Dma来确定链板高度hg和拖链型号。

  2、支撑板内腔孔径D1=d+约等于0.1d(取整数)。其中d=电线、电缆、液、气软管的外径。

  3、根据拖链功能要求来确定支撑板型式的拖链的弯曲半径:

  1)当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时,可选用分开式类型支撑板;

  2)当拖链需承载较大管、缆负荷时,应选用高强度支撑板型-整块式;

  3)安装管缆的规格品种较多时,可选用框架式支撑板。

  4、机床拖链使用场合受限制条件、或受环境影响,需采用钢带防护支撑板时。

  5、根据安装管缆的数量来决定支撑板宽度b1,从而得知拖链宽度B。
